Столбовые КТП-С 100/10/0,4

Комплектная трансформаторная подстанция - столбового исполнения КТПС 100/10/0,4 мощностью 100 кВА предназначена для приема электрической энергии номинальным напряжением 6 или 10 кВ, преобразования в электроэнергию номинальным напряжением 0,4 или 0,22 кВ и распределения ее для снабжения промышленных, сельскохозяйственных и коммунальных объектов в радиальных схемах распределительных сетей.

Структура условного обозначения подстанции КТП-С 100/10/0,4 У1

• К - комплектная
• Т - трансформаторная
• П - подстанция
• С - столбовая (столбового исполнения)
• 100 - мощность силового трансформатора, кВА
• 10 - номинальное напряжение на стороне высокого напряжения, кВ
• 0,4 - номинальное напряжение на стороне низкого напряжения, кВ

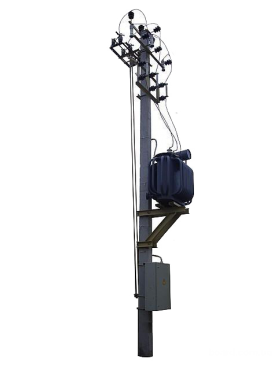

Описание столбовой комплектной трансформаторной подстанции
КТП-С 100/10/0,4

В типовой комплект поставки столбовой подстанции входит:

• приемная траверса
• траверса отходящих линий
• рама крепления высоковольтных предохранителей
• площадка для установки силового трансформатора
• высоковольтные предохранители ПТ
• ограничители перенапряжений ОПНП
• шкаф РУНН 0,4 кВ в сборе (вводной рубильник ВР32-35, счетчик электроэнергии,  отходящие линии на автоматических выключателях 2 группы, ограничители перенапряжений)
