Столбовые КТП-С 40/10/0,4

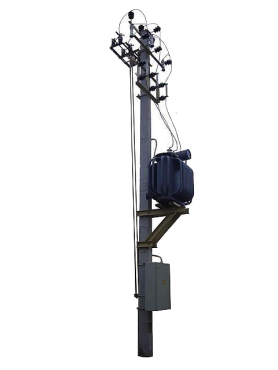

Комплектная трансформаторная подстанция - столбового исполнения КТПС 40/10/0,4 мощностью 40 кВА предназначена для приема электрической энергии номинальным напряжением 6 или 10 кВ, преобразования в электроэнергию номинальным напряжением 0,4 или 0,22 кВ и распределения ее для снабжения промышленных, сельскохозяйственных и коммунальных объектов в радиальных схемах распределительных сетей.

Структура условного обозначения подстанции КТП-С 40/10/0,4

  • К - комплектная
  • Т - трансформаторная
  • П - подстанция
  • С - столбовая (столбового исполнения)
  • 40 - мощность силового трансформатора, кВА
  • 10 - номинальное напряжение на стороне высокого напряжения, кВ
  • 0,4 - номинальное напряжение на стороне низкого напряжения, кВ

Описание столбовой комплектной трансформаторной подстанции
КТП-С 40/10/0,4

В типовой комплект поставки столбовой подстанции входит:

  • приемная траверса
  • траверса отходящих линий
  • рама крепления высоковольтных предохранителей
  • площадка для установки силового трансформатора
  • высоковольтные предохранители ПТ
  • ограничители перенапряжений ОПНП
  • шкаф РУНН 0,4 кВ в сборе (вводной рубильник ВР32-35, счетчик электроэнергии,  отходящие линии на автоматических выключателях 2 группы, ограничители перенапряжений)
Наименование Единица измерения Значение
Номинальная мощность силового трансформатора кВА 40
Номинальное напряжение на стороне ВН кВ 6 (10)
Исполнение по вводу ВН   Воздушный
Исполнение по выводу НН   Воздушный/Кабельный
Ток электрической стойкости на стороне ВН кА 20
Ток термической стойкости на стороне ВН кА 16
Номинальное напряжение на стороне НН кВ 0,4
Номинальный ток на стороне НН А 57,5
Количество отходящих линий шт 2
Номинальный ток отходящей линии № 1 А 31,5
Номинальный ток отходящей линии № 2 А 63
Номинальный ток линии уличного освещения А 16
