Киосковые КТП-ТВ 160/10/0,4

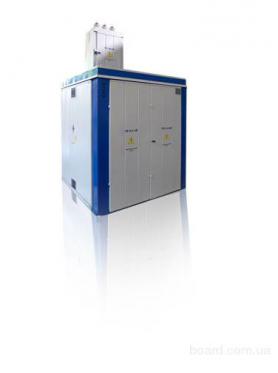

Комплектная трансформаторная подстанция киоскового типа тупиковая мощностью 160 кВА

Киосковая трансформаторная подстанция тупикового типа КТПК мощностью 160 кВА представляет собой однотрансформаторную подстанцию наружной установки и служит для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 кВ и энергоснабжения ею отдельных населенных пунктов и промышленных объектов.

Структура условного обозначения КТП 160/10/0,4 ТВ УХЛ1

  • К – комплектная
  • Т – трансформаторная
  • П – подстанция
  • 160 – мощность силового трансформатора, кВА
  • 10 – номинальное напряжение на стороне высшего напряжения (ВН)
  • 0,4 – номинальное напряжение на стороне низшего напряжения (НН)
  • Т – трансформаторная подстанция тупикового типа (подключение к одной высоковольтной линии ЛЭП)
  • В – воздушная схема подключения на стороне ввода
  • УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150-69

Технические характеристики киосковой трансформаторной подстанции

Наименование Ед. изм. Значение
Тип силового трансформатора   ТМ; ТМГ
Мощность силового трансформатора кВА 160
Схема и группа соединения обмоток трансформатора   Y/Y-0; Δ/Y-0
Номинальное напряжение (линейное) на стороне ВН кВ 6; 10
Наибольшее рабочее напряжение кВ 7,2; 12
Номинальное напряжение на стороне НН кВ 0,4
Номинальный ток предохранителя 6 (10) кВ А 5 — 125
Сопротивление изоляции цепей УВН МОм 1000
Уровень изоляции по ГОСТ 1516.1-76   Нормальная
По виду оболочек и степени защиты по ГОСТ 14254-96   IP34
Габаритные размеры трансформаторной подстанции мм 0000х0000х2320 (4500














    )
